Presión en admisión con WPS500X

La prueba de presión en admisión con WPS500X es una forma muy interesante de analizar cómo respira el motor.

Muchas veces, cuando hablamos de admisión, pensamos solo en mirar un valor de vacío. Pero con el WPS500X y PicoScope podemos ir más allá.

No se trata solo de saber si hay más o menos vacío en el colector. Lo realmente importante es ver cómo cambia la presión durante el funcionamiento del motor y si la señal tiene un patrón coherente.

Una señal de admisión bien interpretada puede ayudarnos a decidir si merece la pena seguir investigando una fuga, una restricción, un problema de válvulas o una anomalía en el llenado del cilindro.

En este artículo vamos a explicar, con lenguaje sencillo, qué aporta la prueba de presión del colector de admisión con WPS500X, cuándo puede ser útil y qué errores debemos evitar al interpretarla.

Qué es la prueba de presión en admisión con WPS500X

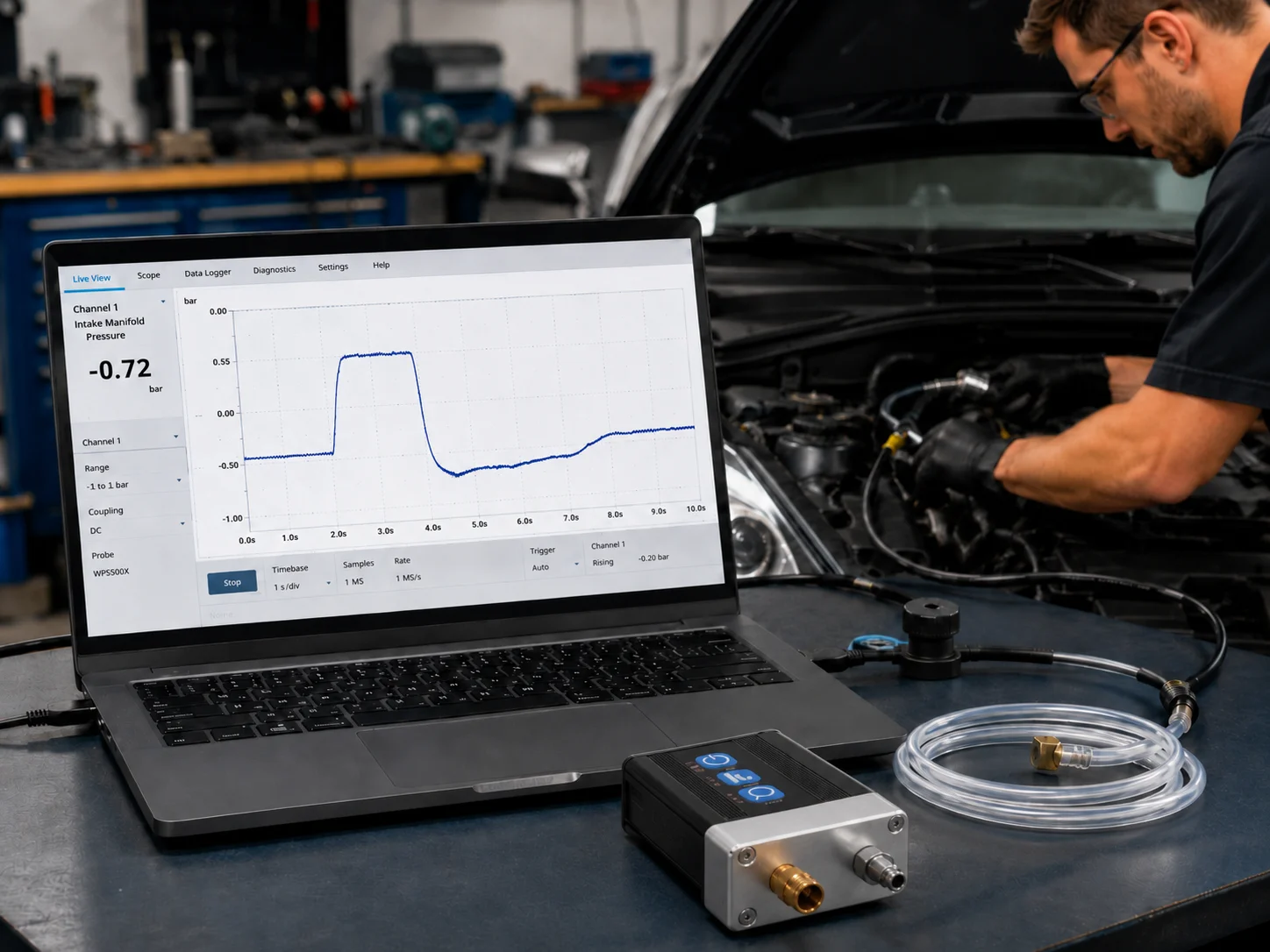

La prueba de presión en admisión consiste en conectar el transductor de presión WPS500X a una toma adecuada del colector de admisión y capturar la señal con PicoScope.

El objetivo es observar las variaciones de presión que se producen en el colector mientras el motor gira o funciona.

Cuando el motor aspira aire, se generan depresiones en la admisión. Esas depresiones no aparecen de cualquier manera: siguen un patrón relacionado con el funcionamiento de los cilindros.

Por eso esta prueba no debe entenderse como una simple lectura de vacío.

Con el WPS500X podemos ver una forma de onda, y esa forma de onda puede aportar mucha más información que un valor aislado.

El motor como una bomba de aire

Para entender esta prueba, conviene pensar en el motor como una bomba de aire.

El motor aspira aire por la admisión, lo comprime, lo utiliza durante la combustión y después expulsa los gases por el escape.

Si algo afecta a la entrada de aire, a las válvulas, al llenado del cilindro o a la estanqueidad del sistema, la señal de admisión puede cambiar.

Eso no significa que la prueba nos dé siempre una respuesta directa.

Significa que puede darnos una pista muy buena para decidir el siguiente paso.

En diagnosis, muchas veces eso es lo que necesitamos: una prueba que nos ayude a dejar de ir a ciegas.

Presión de admisión durante el arranque

Una forma muy útil de realizar esta prueba es durante el arranque.

En esta condición, el motor gira con el motor de arranque y podemos observar cómo se generan las depresiones en la admisión sin que el motor esté funcionando normalmente.

Esto puede ser interesante cuando tenemos síntomas como:

• motor que no arranca;
• arranque difícil;
• sospechas de problema mecánico;
• dudas sobre el llenado de los cilindros;
• posibles diferencias entre cilindros;
• ralentí irregular después del arranque;
• fallos que no quedan claros con lectura de códigos.

Durante el arranque, cada cilindro genera una depresión cuando realiza su carrera de admisión.

Si quieres ver la guía paso a paso del fabricante Pico para realizar esta comprobación, puedes consultar su prueba guiada de presión del colector de admisión durante el arranque con WPS500X.

En un motor de cuatro cilindros, esos eventos deberían aparecer de forma ordenada. Si uno de ellos se comporta de forma diferente y esa anomalía se repite, puede ser una pista muy interesante.

La clave es observar el patrón.

No buscamos solo un número. Buscamos ver si todos los eventos se parecen o si hay uno que se sale del comportamiento esperado.

Presión de admisión con el motor en funcionamiento

La presión del colector de admisión también puede analizarse con el motor en marcha.

En este caso, la señal nos permite observar cómo se comporta la admisión en una condición real de funcionamiento, normalmente al ralentí o en condiciones controladas.

Esto puede aportar información diferente a la prueba de arranque.

Con el motor funcionando, influyen más factores: régimen, carga, mariposa, combustión, estabilidad del motor, sistemas auxiliares y diseño del propio motor.

Por eso hay que interpretar la señal con más cuidado.

Una señal de admisión en marcha puede ayudarnos a estudiar:

• estabilidad del vacío en el colector;
• repetición de los pulsos de admisión;
• diferencias entre eventos;
• posibles anomalías periódicas;
• comportamientos relacionados con llenado del cilindro;
• posibles efectos de sistemas como EGR o EVAP.

De nuevo, la idea no es mirar una línea y sacar una conclusión rápida.

La idea es interpretar el comportamiento de la señal dentro del contexto del vehículo.

Qué información aporta la forma de onda de admisión

La forma de onda de admisión puede aportar información sobre cómo está respirando el motor.

Nos puede ayudar a ver si el patrón es uniforme, si hay una anomalía repetitiva o si el comportamiento no encaja con lo que esperamos.

Una señal de admisión puede verse afectada por muchos elementos:

• válvulas de admisión;
• colector de admisión;
• mariposa;
• fugas de vacío;
• restricciones;
• EGR;
• EVAP;
• estado mecánico del motor;
• sincronización mecánica.

Por eso no debemos interpretar cualquier variación como una avería.

Lo importante es buscar coherencia, repetición y relación con el síntoma del vehículo.

Si una anomalía aparece de forma periódica, puede tener mucho más valor que una irregularidad aislada.

Diferencia entre usar un vacuómetro y usar WPS500X

Un vacuómetro puede ser útil. Nos permite ver un valor de vacío y observar ciertas variaciones.

Pero el WPS500X con PicoScope aporta otra forma de análisis.

Nos permite ver la presión en el tiempo con mucho más detalle.

Esto nos ayuda a observar:

• pulsos de admisión;
• repetición entre ciclos;
• anomalías periódicas;
• variaciones rápidas;
• relación con otros eventos del motor.

Dicho de forma sencilla:

El vacuómetro te ayuda a ver un comportamiento general. El WPS500X te permite analizar el patrón de la señal.

Y cuando hablamos de diagnosis avanzada, el patrón puede ser más importante que el valor.

Qué averías puede ayudar a orientar esta prueba

La presión en admisión con WPS500X puede ayudar a orientar diferentes comprobaciones.

Es importante decirlo bien: no diagnostica automáticamente una avería.

Pero puede ayudarnos a decidir hacia dónde seguir investigando.

Esta prueba puede orientar comprobaciones relacionadas con:

• fugas en el colector de admisión;
• restricciones en admisión;
• problemas de llenado del cilindro;
• válvulas de admisión que no sellan correctamente;
• desgaste o problema en leva de admisión;
• anomalías en sistemas auxiliares como EGR o EVAP;
• pérdidas internas;
• posibles diferencias entre cilindros;
• problemas de eficiencia volumétrica.

Una buena señal de admisión puede ahorrar mucho tiempo, porque puede evitar que el técnico siga haciendo pruebas que no van en la dirección correcta.

Pero siempre debe analizarse junto con los síntomas, datos técnicos y otras comprobaciones.

Por qué son importantes las anomalías periódicas

En esta prueba, una de las cosas más importantes es buscar anomalías que se repiten.

Una variación puntual puede no significar gran cosa.

Pero si una anomalía aparece de forma repetida cada cierto número de eventos, puede estar relacionada con un cilindro, una válvula o una parte concreta del ciclo del motor.

Por eso no basta con mirar la captura de forma rápida.

Hay que observar varios ciclos, comparar el patrón y preguntarse:

• ¿todos los pulsos se parecen?
• ¿hay uno que se repite diferente?
• ¿la anomalía aparece siempre en el mismo punto?
• ¿cambia al acelerar?
• ¿se relaciona con el síntoma del vehículo?

Esta forma de razonar es la que convierte una captura en una prueba útil.

Errores comunes al interpretar presión en admisión

La prueba de presión en admisión puede aportar mucha información, pero también puede llevar a errores si se interpreta sin método.

Algunos errores comunes son:

• mirar solo el valor de vacío;
• usar el WPS500X como si fuera un vacuómetro;
• no comparar ciclos;
• interpretar cualquier irregularidad como avería;
• no tener en cuenta el régimen del motor;
• no valorar la posición de la mariposa;
• ignorar sistemas como EGR o EVAP;
• sacar conclusiones sin relacionar la señal con el síntoma.

El error más habitual es buscar una forma de onda perfecta.

En diagnosis real, lo importante no siempre es que la señal sea “bonita”. Lo importante es que tenga sentido.

Por qué esta prueba necesita método

La conexión puede parecer sencilla, pero la interpretación requiere criterio.

Antes de hacer la prueba, conviene tener claro qué queremos comprobar.

No es lo mismo buscar una fuga de admisión que estudiar una posible diferencia entre cilindros o una anomalía mecánica.

Después de capturar la señal, hay que interpretarla teniendo en cuenta:

• síntoma del vehículo;
• tipo de motor;
• condición de la prueba;
• régimen de giro;
• punto de conexión;
• estado de sistemas auxiliares;
• comparación con otras señales si es necesario.

El WPS500X no sustituye al criterio del técnico.

Lo que hace es darle más información para tomar mejores decisiones.

Formación en presión de admisión con WPS500X

En Diagnosis Tips trabajamos la presión de admisión con WPS500X dentro de nuestra formación de osciloscopio, utilizando señales reales, explicaciones paso a paso y casos aplicados al taller.

El objetivo es que el profesional aprenda a interpretar cómo respira el motor y pueda usar esa información para reducir pruebas innecesarias durante la diagnosis.

No se trata de memorizar capturas. Se trata de aprender a razonar con método.

Si quieres empezar a ver cómo trabajamos este tipo de pruebas, puedes acceder gratis a nuestra formación gratuita de osciloscopio con PicoScope.

También puedes visitar nuestra página de cursos de osciloscopio online con PicoScope, donde reunimos el recorrido formativo relacionado con osciloscopio, señales reales y diagnosis avanzada.

Preguntas frecuentes sobre presión en admisión con WPS500X

¿La prueba de presión en admisión sustituye a un vacuómetro?

No exactamente. Un vacuómetro puede mostrar un valor de vacío, pero el WPS500X con PicoScope permite analizar la forma de onda y observar el patrón de presión en el tiempo.

¿Se puede hacer la prueba durante el arranque?

Sí. Durante el arranque se pueden observar las depresiones generadas por los cilindros en su carrera de admisión, lo que puede ayudar a detectar anomalías repetitivas.

¿También se puede hacer con el motor en marcha?

Sí. Con el motor en funcionamiento podemos analizar el comportamiento del colector en condiciones reales, normalmente al ralentí o en pruebas controladas.

¿Qué averías puede ayudar a orientar?

Puede orientar comprobaciones relacionadas con fugas de admisión, restricciones, válvulas, llenado del cilindro, sistemas auxiliares y posibles diferencias entre cilindros.

¿La señal de admisión da una respuesta directa?

No siempre. La señal debe interpretarse dentro de un método de diagnosis y junto con los síntomas, datos técnicos y otras pruebas.

Conclusión

La presión en admisión con WPS500X es una prueba muy útil para entender cómo respira el motor.

No se trata solo de mirar un valor de vacío. Se trata de analizar una forma de onda, observar el patrón de la señal y detectar anomalías que puedan orientar la diagnosis.

Cuando se interpreta con método, esta prueba puede ayudar a reducir pruebas innecesarias, evitar el ensayo-error y tomar mejores decisiones en el taller.

El WPS500X no da respuestas mágicas, pero permite ver información que muchas veces no aparece en una lectura de códigos o en una prueba básica.

Y en diagnosis, tener más información bien interpretada puede marcar la diferencia.
