La prueba de presión en cilindro con WPS500X es una de las comprobaciones más interesantes que podemos hacer con un transductor de presión y PicoScope.
Pero también es una de las pruebas que peor se puede aprovechar si solo buscamos un número de presión.
Porque esta prueba no va solo de saber si un cilindro tiene más o menos compresión. Su verdadero valor está en ver cómo cambia la presión dentro del cilindro durante el ciclo del motor.
Cuando se interpreta bien, la señal nos permite entender mejor qué ocurre en la compresión, el escape, la admisión y la zona de trabajo del cilindro.
Es decir, nos ayuda a mirar dentro del motor sin desmontarlo.
En este artículo vamos a explicar, de forma sencilla, qué es la prueba de presión en cilindro con WPS500X, qué información puede aportar y por qué es tan importante interpretarla con método.
Qué es la prueba de presión en cilindro con WPS500X

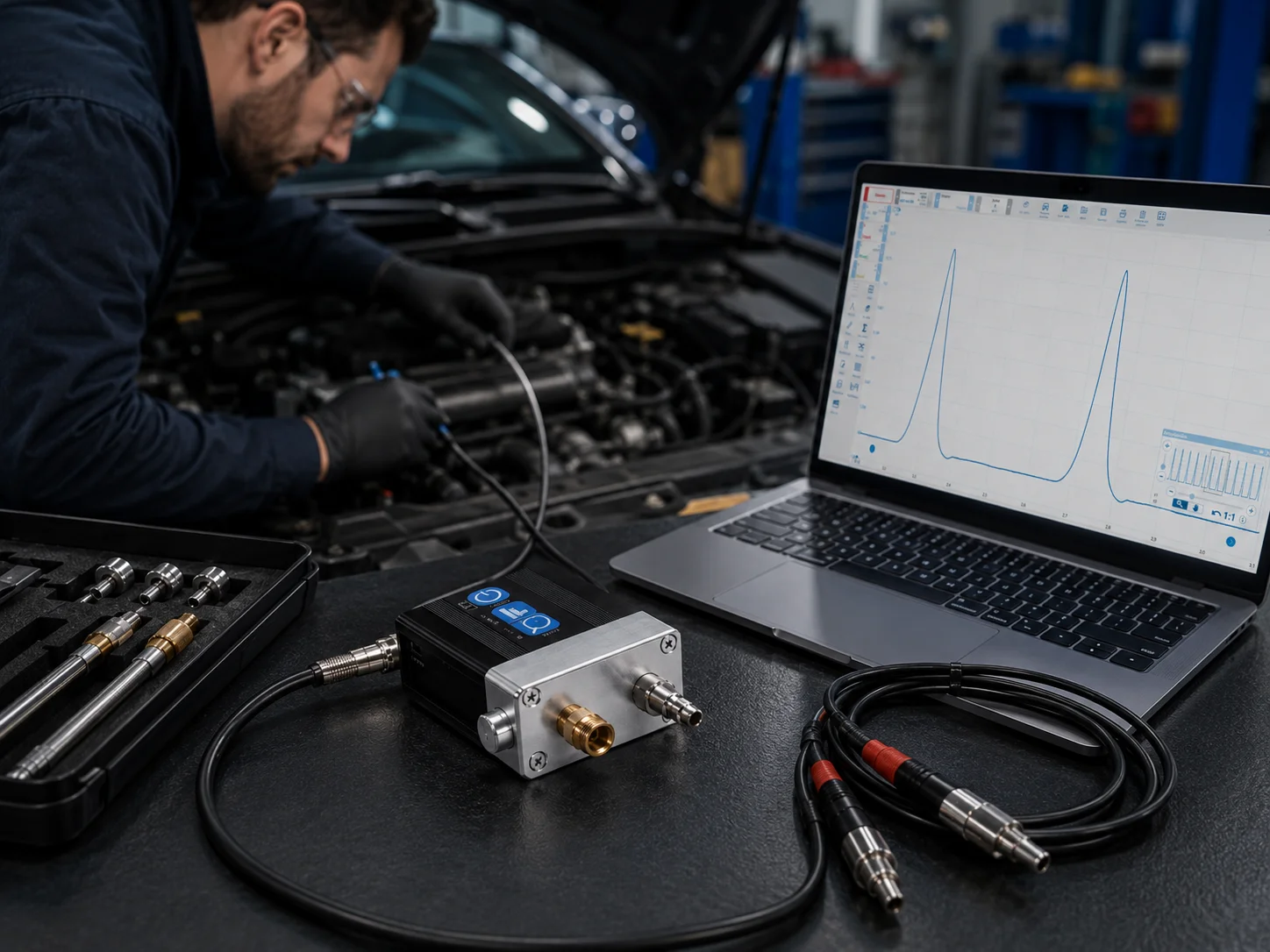

La prueba de presión en cilindro consiste en conectar el transductor de presión WPS500X al cilindro que queremos analizar y capturar la señal con PicoScope.
Dependiendo del motor y de la prueba, se puede conectar utilizando el adaptador adecuado en el lugar de la bujía, calentador o inyector, siempre siguiendo un procedimiento seguro y correcto.
Una vez conectado, el WPS500X convierte los cambios de presión del cilindro en una señal que podemos ver en pantalla.
Y aquí está la clave: no vemos solo un valor máximo de compresión. Vemos una forma de onda.
Esa forma de onda nos muestra cómo sube y baja la presión durante el ciclo del motor.
Por eso esta prueba puede aportar mucha más información que una comprobación tradicional de compresión.
No es solo una prueba de compresión
Una prueba de compresión convencional puede ser útil. Nos da un valor y nos permite comparar cilindros.
Pero tiene una limitación importante: normalmente solo nos dice cuánto comprime.
La presión en cilindro con WPS500X nos permite ir más allá.
Nos ayuda a ver:
- cuándo aparece el pico de presión;
- cómo sube la presión durante la compresión;
- cómo cae después del punto máximo;
- qué ocurre durante el escape;
- qué ocurre durante la admisión;
- si la señal se repite de forma coherente;
- si hay alguna zona del ciclo que no encaja.
Dicho de forma sencilla:
Una prueba de compresión te da un número. La prueba de presión en cilindro con WPS500X te ayuda a interpretar lo que ocurre dentro del motor.
Presión en cilindro durante el arranque
Una de las formas más habituales de realizar esta prueba es durante el arranque.
En esta condición, el motor gira con el motor de arranque y podemos analizar el comportamiento mecánico del cilindro sin depender de una combustión normal.
Esto puede ser muy interesante cuando tenemos:
- un motor que no arranca;
- sospechas de falta de compresión;
- dudas sobre sincronización mecánica;
- sospechas de válvulas que no sellan bien;
- diferencias entre cilindros;
- averías mecánicas difíciles de confirmar.
Durante el arranque, la señal suele ser más limpia para analizar la parte mecánica, porque eliminamos parte de las variaciones que pueden aparecer con el motor funcionando.
Si quieres ver la guía paso a paso del fabricante Pico para realizar esta comprobación, puedes consultar su prueba guiada de presión en cilindro durante el arranque con WPS500X.
Esto no significa que la prueba de arranque lo diga todo, pero sí puede ser un primer paso muy potente para orientar la diagnosis.
Presión en cilindro al ralentí
La prueba también puede realizarse con el motor al ralentí.
En este caso, ya no estamos viendo solo el motor girando con el motor de arranque. Estamos viendo el cilindro trabajando con el motor en marcha.
Esto puede aportar información diferente.
Al ralentí podemos observar cómo se comporta la presión dentro del cilindro en una condición real de funcionamiento. La señal puede ayudarnos a interpretar diferencias en el ciclo, comportamiento de admisión, escape y combustión.
Esta prueba puede ser útil cuando el motor funciona, pero presenta síntomas como:
- ralentí irregular;
- fallos de combustión;
- vibraciones;
- pérdida de rendimiento;
- dudas sobre el llenado o vaciado del cilindro;
- comportamientos que no aparecen durante una prueba estática.
La señal al ralentí requiere interpretación. No basta con mirar el pico principal. Hay que entender qué parte del ciclo estamos viendo y qué puede estar afectando a cada zona de la forma de onda.
Presión en cilindro acelerando
Además de la prueba en arranque y al ralentí, también podemos estudiar la presión en cilindro durante aceleraciones controladas.
Esto es importante porque no todas las averías se manifiestan igual en parado o al ralentí.
Hay motores que parecen comportarse de forma aceptable en una condición, pero muestran el problema cuando se les exige más carga, más caudal de aire o más evacuación de gases.
Analizar la señal durante una aceleración puede ayudar a ver cómo responde el cilindro en una condición más dinámica.
Eso sí, este tipo de prueba debe hacerse con seguridad, con criterio y sabiendo qué estamos buscando.
El objetivo no es acelerar por acelerar. El objetivo es observar cómo cambia la señal cuando el motor trabaja de otra manera.
Cómo ver los cuatro tiempos del motor en la señal
Una de las partes más interesantes de la presión en cilindro con WPS500X es que podemos relacionar la forma de onda con los cuatro tiempos del motor.
En una captura bien interpretada podemos identificar zonas relacionadas con:
- trabajo o explosión;
- escape;
- admisión;
- compresión.
En esta imagen, la señal está centrada de forma que podemos ver el ciclo en este orden:
Trabajo / explosión → escape → admisión → compresión
También aparece marcado el PMS, punto muerto superior.
Esto es fundamental, porque para interpretar correctamente una señal de presión en cilindro no basta con verla en pantalla. Hay que saber ubicar los eventos del motor.
Si no sabemos dónde está el PMS, dónde estamos en compresión, dónde empieza la zona de escape o qué parte corresponde a admisión, es muy fácil sacar conclusiones equivocadas.
Por eso esta prueba tiene tanto valor formativo: obliga a entender el motor, no solo a mirar una gráfica.
Qué podemos observar en la zona de compresión
La zona de compresión suele ser la parte más llamativa de la señal, porque es donde aparece el pico de presión más evidente.
Pero no debemos quedarnos solo con la altura del pico.
También interesa observar:
- cómo sube la presión;
- si la subida es limpia o irregular;
- si el pico aparece donde esperamos;
- cómo cae la presión después del punto máximo;
- si la forma se repite correctamente en ciclos sucesivos.
Una desviación en esta zona puede orientar hacia problemas de compresión, sellado o sincronización, pero nunca debe interpretarse de forma aislada.
La señal hay que leerla completa.
Qué podemos observar en escape y admisión
La presión en cilindro también nos permite observar zonas relacionadas con escape y admisión.
Esto es muy interesante porque muchas averías no están solo en “si comprime o no comprime”.
A veces el problema está en cómo evacúa los gases, cómo entra el aire o cómo se comportan las válvulas en una parte concreta del ciclo.
En la zona de escape podemos encontrar pistas relacionadas con el vaciado del cilindro.
En la zona de admisión podemos encontrar pistas relacionadas con el llenado del cilindro.
De nuevo, la clave no es buscar una forma perfecta, sino interpretar si la señal tiene sentido con el funcionamiento del motor y si hay alguna anomalía que se repite.
Qué averías puede ayudar a orientar esta prueba
La presión en cilindro con WPS500X puede ayudar a orientar muchas comprobaciones, pero conviene explicarlo bien.
No es una prueba mágica que sustituya al método de diagnosis.
Es una prueba que aporta información para decidir mejor hacia dónde seguir.
Puede ayudar a orientar comprobaciones relacionadas con:
- problemas de compresión;
- válvulas que no sellan correctamente;
- problemas de sincronización mecánica;
- restricciones de admisión;
- restricciones de escape;
- diferencias entre cilindros;
- fallos mecánicos internos;
- problemas de llenado o evacuación del cilindro.
Lo importante es usar la señal como una pieza más dentro del diagnóstico.
Una buena captura puede evitar muchas pruebas innecesarias, pero siempre debe interpretarse con criterio técnico.
Errores comunes al interpretar presión en cilindro
El WPS500X es una herramienta muy potente, pero también puede llevarnos a errores si no se interpreta bien.
Algunos errores habituales son:
- mirar solo el pico máximo de presión;
- confundir la prueba con una simple prueba de compresión;
- no identificar correctamente el PMS;
- no separar los cuatro tiempos del motor;
- no comparar ciclos;
- interpretar una captura sin contexto del vehículo;
- no relacionar la señal con otras pruebas;
- sacar conclusiones demasiado rápido.
El error más común es pensar que la herramienta da directamente la respuesta.
No funciona así.
La herramienta muestra la señal. El técnico debe interpretarla.
Por qué esta prueba necesita método
La presión en cilindro con WPS500X no debería hacerse como una prueba aislada y sin objetivo.
Antes de medir, conviene tener claro qué problema estamos investigando y qué esperamos encontrar.
Después de medir, hay que interpretar la señal dentro del contexto del vehículo.
Eso significa tener en cuenta:
- síntomas del vehículo;
- tipo de motor;
- condición de la prueba;
- régimen de giro;
- adaptador utilizado;
- comparación con otras señales si es necesario;
- datos técnicos disponibles.
El verdadero valor del WPS500X aparece cuando dejamos de mirar solo valores de presión y empezamos a interpretar comportamiento mecánico.
Formación en presión en cilindro con WPS500X
En Diagnosis Tips trabajamos la presión en cilindro con WPS500X dentro de nuestra formación de osciloscopio, utilizando señales reales, explicaciones paso a paso y casos aplicados al taller.
El objetivo es que el profesional entienda qué está viendo, por qué lo está midiendo y cómo puede utilizar esa información para avanzar en la diagnosis.
No se trata de memorizar formas de onda. Se trata de aprender a razonar con método.
Si quieres empezar a ver cómo trabajamos este tipo de pruebas, puedes acceder gratis a nuestra formación gratuita de osciloscopio con PicoScope.
También puedes visitar nuestra página de cursos de osciloscopio online con PicoScope, donde reunimos el recorrido formativo relacionado con osciloscopio, PicoScope, señales reales y diagnosis avanzada.
Prueba gratis nuestra formación de osciloscopio
Accede gratis a 6 lecciones de nuestra formación y empieza a ver cómo trabajamos con PicoScope, señales reales y método aplicado al taller.
Preguntas frecuentes sobre la presión en cilindro con WPS500X
¿La presión en cilindro con WPS500X es lo mismo que una prueba de compresión?
No. Una prueba de compresión ofrece un valor de presión. La presión en cilindro con WPS500X permite ver una forma de onda y analizar cómo cambia la presión durante el ciclo del motor.
¿Se puede hacer la prueba en motores gasolina y diésel?
Sí, puede realizarse en motores gasolina y diésel utilizando los adaptadores adecuados y siguiendo el procedimiento correcto para cada motor.
¿Se puede hacer solo durante el arranque?
No. También puede analizarse con el motor al ralentí e incluso durante aceleraciones controladas, siempre que la prueba se realice con seguridad y con un objetivo claro.
¿Qué indica el pico principal de la señal?
El pico principal suele estar relacionado con la compresión y el punto muerto superior, pero no debe interpretarse de forma aislada. Hay que analizar la forma completa de la señal.
¿Esta prueba detecta averías directamente?
Ayuda a orientar la diagnosis, pero no sustituye al método. La señal debe interpretarse junto con los síntomas, datos técnicos y otras comprobaciones.
Conclusión
La prueba de presión en cilindro con WPS500X es una de las mejores formas de entender qué ocurre dentro del motor sin desmontarlo.
Permite analizar mucho más que un valor de compresión. Nos ayuda a interpretar el ciclo del motor, observar la compresión, el escape, la admisión y relacionar la señal con el funcionamiento real del cilindro.
Pero su valor no está solo en conectar el transductor.
Está en saber interpretar la señal.
Cuando se trabaja con método, esta prueba puede ayudar a reducir pruebas innecesarias, evitar el ensayo-error y tomar mejores decisiones en el taller.
Si quieres empezar a formarte en diagnosis con osciloscopio, PicoScope y WPS500X, puedes probar gratis 6 lecciones de nuestra formación desde aquí:
Acceder a la formación gratuita de osciloscopio con PicoScope
