Transductor de presión WPS500X: usos en diagnosis de automoción

Hay averías que no se resuelven solo leyendo códigos de avería.

A veces el coche no arranca, falla en caliente, pierde fuerza, tiene un ralentí irregular, consume aceite, hace ruidos extraños o simplemente “algo no cuadra”. Puedes mirar parámetros, borrar fallos, cambiar piezas… y seguir sin tener claro qué está pasando.

En esos casos, el problema muchas veces está en que necesitamos ver cómo trabaja realmente el motor.

Ahí es donde el transductor de presión WPS500X se convierte en una herramienta muy potente dentro de la diagnosis avanzada con osciloscopio.

El WPS500X no sirve solo para “medir presión”. Bien utilizado junto a PicoScope u Osciloscopio Pico, permite ver cómo cambia la presión dentro del motor y en diferentes sistemas del vehículo. Y eso nos ayuda a diagnosticar con más método, evitar pruebas innecesarias y ganar tiempo en el taller.

En este artículo vamos a ver, de forma sencilla, para qué sirve el WPS500X y qué pruebas podemos realizar con él en automoción.

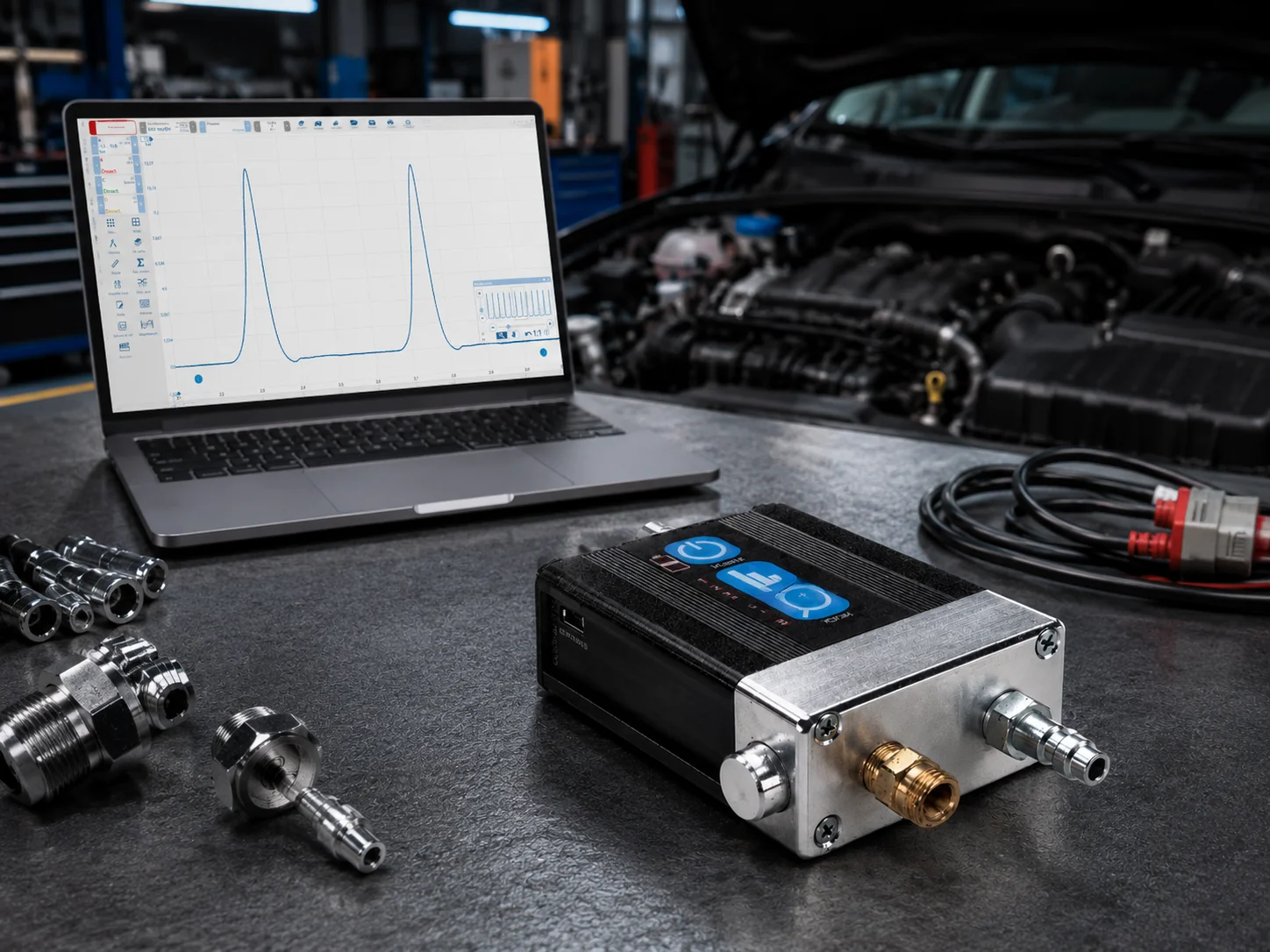

Qué es el transductor de presión WPS500X

El WPS500X es un transductor de presión de Pico pensado para trabajar con osciloscopio.

Dicho de forma sencilla: convierte los cambios de presión en una señal que podemos ver en pantalla con PicoScope.

Eso nos permite analizar presiones en el tiempo, igual que analizamos una señal eléctrica. Y esa es la gran diferencia.

Un manómetro puede decirte un valor.

El WPS500X, usado con el osciloscopio, te muestra cómo cambia esa presión durante el funcionamiento del motor.

Y en diagnosis, muchas veces, lo importante no es solo saber cuánta presión hay, sino:

• cuándo aparece esa presión;
• cómo sube;
• cómo baja;
• si todos los ciclos se comportan igual;
• si hay una anomalía que se repite;
• si la señal encaja con lo que debería estar ocurriendo dentro del motor.

Por eso el WPS500X no debe verse como un simple medidor de presión, sino como una herramienta para interpretar el funcionamiento real del vehículo.

Por qué el WPS500X aporta tanto valor en diagnosis

En el taller solemos buscar respuestas rápidas. Y es normal: cada hora que pasa con una avería sin localizar es tiempo que el taller deja de facturar.

Pero cuando una avería es compleja, ir cambiando piezas hasta acertar puede salir muy caro.

El WPS500X ayuda precisamente a evitar ese camino, porque permite comprobar cosas que de otra forma serían difíciles de ver.

Con esta herramienta podemos analizar:

• presión en el cilindro;
• presión en admisión;
• presión de escape;
• presión del cárter;
• cebado negativo en algunos sistemas diésel.

Cada una de estas pruebas aporta información diferente. Y todas tienen algo en común: nos ayudan a entender mejor cómo respira, comprime, evacúa y trabaja el motor.

La idea no es hacer pruebas por hacer. La idea es tener más información para tomar mejores decisiones.

Presión en el cilindro con WPS500X

Una de las pruebas más potentes y conocidas con el WPS500X es la presión en el cilindro.

Esta prueba permite ver qué ocurre dentro del cilindro durante el ciclo del motor. No se limita a decirnos si hay compresión o no. Nos permite analizar cómo cambia la presión durante los cuatro tiempos.

En Diagnosis Tips trabajamos esta prueba tanto en motores gasolina como diésel, siempre con el adaptador y procedimiento adecuado.

Se puede realizar:

• durante el arranque;
• al ralentí;
• e incluso en aceleraciones controladas.

La prueba de arranque es muy útil cuando el motor no funciona correctamente o queremos estudiar el comportamiento mecánico sin depender de una combustión normal. La prueba al ralentí permite ver el cilindro trabajando con el motor en marcha. Y en aceleración podemos observar comportamientos que a veces no aparecen en condiciones más estáticas.

La clave está en interpretar la señal.

No miramos solo el pico máximo de presión. Analizamos el ciclo completo.

En esta imagen se puede ver una prueba de presión en cilindro con WPS500X. La señal permite identificar los cuatro tiempos del motor:

Trabajo / explosión → escape → admisión → compresión

También aparece marcado el PMS, punto muerto superior.

Esto es muy importante porque nos ayuda a relacionar la forma de onda con lo que está ocurriendo mecánicamente dentro del motor.

Con esta prueba podemos orientar comprobaciones relacionadas con:

• problemas de compresión;
• válvulas que no sellan bien;
• problemas de sincronización mecánica;
• restricciones en admisión o escape;
• diferencias entre cilindros;
• anomalías mecánicas internas.

Por supuesto, el WPS500X no hace magia. La prueba debe interpretarse dentro de un método de diagnosis. Pero cuando se entiende bien, aporta una información muy valiosa.

Si quieres conocer cómo trabajamos este tipo de señales en nuestra formación, puedes visitar nuestra página de cursos de osciloscopio online con PicoScope.

Presión en admisión: cómo respira el motor

Otra prueba muy interesante es la medición de presión en el colector de admisión.

Aquí no buscamos simplemente ver si hay vacío. Lo importante es analizar la forma de onda y entender cómo está respirando el motor.

Un motor de combustión puede verse como una bomba de aire: aspira aire por la admisión y lo expulsa por el escape.

Si usamos el WPS500X en admisión, podemos ver cómo se generan las depresiones en el colector y si el patrón es coherente.

Esta prueba puede realizarse:

• durante el arranque;
• con el motor en funcionamiento.

Durante el arranque, cada cilindro genera una depresión cuando realiza su carrera de admisión. En un motor de cuatro cilindros, esos eventos se repiten de forma ordenada. Si aparece una anomalía periódica, puede ser una pista muy interesante para seguir investigando.

Con el motor en marcha, la señal también puede aportar información sobre la estabilidad de la admisión y el comportamiento del motor al ralentí.

Esta prueba puede ayudar a orientar comprobaciones relacionadas con:

• fugas en admisión;
• restricciones;
• problemas de válvulas;
• anomalías en el llenado del cilindro;
• problemas relacionados con sistemas auxiliares como EGR o EVAP;
• diferencias de comportamiento entre cilindros.

La clave está en no usar el WPS500X como si fuera un vacuómetro tradicional.

Un vacuómetro te da un valor. El WPS500X te permite ver el patrón.

Y muchas veces, el patrón dice mucho más que el valor.

Presión de escape: cómo evacúa gases el motor

También podemos utilizar el WPS500X para analizar la presión de escape.

Esta prueba permite estudiar cómo el motor evacúa los gases. Puede realizarse durante el arranque o con el motor en marcha.

En este caso, de nuevo, no se trata solo de mirar un valor de contrapresión. Lo importante es observar la forma de onda y comprobar si los pulsos de escape se comportan de forma coherente.

Una señal de escape puede ayudar a orientar comprobaciones relacionadas con:

• restricciones en el sistema de escape;
• catalizador o filtro con sospecha de obstrucción;
• problemas de evacuación de gases;
• anomalías de válvulas de escape;
• diferencias entre cilindros;
• problemas que afectan a la eficiencia volumétrica.

Por ejemplo, si tenemos una pérdida de potencia y sospechamos de una restricción de escape, esta prueba puede aportar información muy útil.

Pero lo más interesante no es solo saber si la presión es alta o baja. Lo interesante es ver si la señal se repite correctamente o si aparece un pulso diferente que nos indique que merece la pena seguir comprobando.

En diagnosis avanzada, muchas veces la pregunta no es “¿qué pieza cambio?”, sino “¿hacia dónde sigo investigando?”.

Y ahí el WPS500X puede ahorrar mucho tiempo.

Presión del cárter:

Otra utilidad muy potente del WPS500X es la medición de presión del cárter.

Esta prueba puede ayudar a analizar el comportamiento interno del motor y el sistema de ventilación del cárter.

Se puede medir desde diferentes puntos, dependiendo del vehículo y del procedimiento: varilla de aceite, respiradero u otro acceso adecuado.

La presión del cárter puede aportar información relacionada con:

• blow-by;
• ventilación del cárter;
• funcionamiento de la PCV;
• posibles restricciones en respiraderos;
• pérdidas internas;
• problemas de segmentos o cilindros;
• diferencias de comportamiento entre cilindros.

El blow-by es el paso de gases de combustión hacia el cárter. Puede aumentar por desgaste, problemas de segmentos, cilindros o pérdidas internas.

Pero aquí hay que ser prudentes: una sola prueba no debe llevarnos a una conclusión definitiva.

La presión del cárter debe interpretarse junto con los síntomas, otras pruebas y el contexto del motor.

Lo importante es que el WPS500X nos permite ver si existe un comportamiento anómalo. Y si lo hay, podemos decidir mejor cuál debe ser la siguiente comprobación.

Comprobación de cebado en combustible diésel

El WPS500X también puede utilizarse en algunas pruebas relacionadas con combustible, pero aquí conviene ser muy preciso.

No hablamos de “presión de combustible” en general para cualquier sistema.

Una prueba muy interesante es la comprobación de cebado negativo en sistemas diésel.

En algunos circuitos diésel, el sistema trabaja generando depresión. Si hay una fuga, puede que no veamos gasoil salir hacia fuera. Lo que ocurre es justo lo contrario: el circuito puede aspirar aire.

Y eso puede provocar síntomas como:

• no arranque;
• arranque difícil;
• exceso de tiempo de arranque;
• ralentí irregular;
• falta de rendimiento bajo carga;
• entrada de aire sin fuga visible.

Con el WPS500X podemos comprobar si el sistema es capaz de crear y mantener esa presión negativa.

Si el circuito no mantiene el vacío, puede haber entrada de aire, problemas de cebado, restricciones o algún fallo que requiera seguir investigando.

Esta prueba no debe confundirse con una comprobación genérica de cualquier sistema de combustible. Es una prueba concreta, para un tipo concreto de circuito, pero puede ser muy útil cuando el síntoma encaja.

Errores comunes al usar el WPS500X

El WPS500X es una herramienta muy potente, pero su valor real depende de cómo se utilice.

Estos son algunos errores comunes:

• mirar solo el valor máximo de presión;
• no interpretar la forma de onda completa;
• no relacionar la señal con el ciclo del motor;
• no comparar ciclos;
• no tener una referencia clara;
• sacar conclusiones sin método;
• usarlo como un simple manómetro;
• no entender qué se está midiendo realmente.

El error más habitual es pensar que la herramienta da la respuesta por sí sola.

Y no es así.

La herramienta mide. El técnico interpreta.

Por eso la formación es tan importante. Porque no basta con conectar el transductor y ver una línea en pantalla. Hay que entender qué significa esa línea.

WPS500X y PicoScope: una combinación muy potente

El WPS500X cobra todo su sentido cuando se utiliza junto a PicoScope.

El osciloscopio nos permite capturar la señal, ampliarla, comparar ciclos, usar reglas, medir tiempos y relacionar la presión con otros eventos del motor.

Por ejemplo, podemos combinar presión en cilindro con señales de sincronismo, encendido, inyección o revoluciones. Esto permite hacer una diagnosis mucho más completa.

Por eso en Diagnosis Tips trabajamos el WPS500X dentro de la formación de osciloscopio, no como una herramienta aislada.

Nuestro objetivo no es enseñar a pulsar botones, sino a interpretar señales reales y tomar mejores decisiones en el taller.

¿Merece la pena aprender a usar el WPS500X?

Sí, siempre que se entienda una cosa: el WPS500X no es una herramienta para hacer pruebas al azar.

Es una herramienta para trabajar con método.

Cuando sabes interpretar sus señales, puede ayudarte a:

• ganar tiempo;
• evitar pruebas innecesarias;
• reducir el ensayo-error;
• entender mejor el funcionamiento mecánico;
• localizar averías con más criterio;
• aportar más seguridad en tus decisiones.

En una avería complicada, tener más información puede marcar la diferencia entre cambiar piezas sin rumbo o seguir un camino lógico de diagnosis.

Formación con WPS500X, PicoScope y osciloscopio

En Diagnosis Tips trabajamos el transductor WPS500X dentro de nuestra formación de osciloscopio, con señales reales, casos de taller y explicaciones paso a paso.

Vemos pruebas de presión en cilindro, admisión, escape, cárter y otras aplicaciones, siempre con un enfoque práctico: que el profesional pueda entender qué está viendo y cómo utilizar esa información para avanzar en la diagnosis.

Si quieres empezar a ver cómo trabajamos este tipo de pruebas, puedes acceder gratis a nuestra formación gratuita de osciloscopio con PicoScope.

También puedes conocer nuestra formación online de Diagnosis Tips, con acceso 24/7 a contenidos grabados, averías reales y formación técnica pensada para el taller.

Preguntas frecuentes sobre el WPS500X

¿El WPS500X sirve para motores gasolina y diésel?

Sí. El WPS500X puede utilizarse en diferentes pruebas aplicadas a motores gasolina y diésel, siempre con el procedimiento y adaptador adecuado. Por ejemplo, la presión en cilindro puede trabajarse en ambos tipos de motor.

¿Necesito PicoScope para usar el WPS500X?

Sí. El WPS500X está pensado para trabajar junto a PicoScope u Osciloscopio Pico. El transductor mide la presión y el osciloscopio permite capturar e interpretar la forma de onda.

¿El WPS500X sustituye a una prueba de compresión?

No exactamente. Una prueba de compresión ofrece un valor. La prueba de presión en cilindro con WPS500X permite analizar una forma de onda dinámica y relacionarla con los eventos del ciclo del motor.

¿Sirve para detectar averías directamente?

Ayuda a orientar la diagnosis, pero no sustituye al método. El WPS500X aporta información muy valiosa, pero siempre debe interpretarse junto con síntomas, datos técnicos y otras comprobaciones.

¿Puedo aprender a usar el WPS500X online?

Sí. En Diagnosis Tips trabajamos el uso del WPS500X dentro de nuestra formación online de osciloscopio, con señales reales y explicaciones paso a paso para que puedas avanzar a tu ritmo.

Conclusión

El transductor de presión WPS500X es una herramienta muy potente para la diagnosis de averías en automoción.

Permite ver lo que muchas veces no se ve con una lectura de códigos o una prueba convencional: cómo cambia la presión dentro del cilindro, cómo respira el motor, cómo evacúa gases, cómo se comporta el cárter o si un sistema diésel mantiene correctamente el cebado negativo.

Pero su valor real no está solo en medir.

Está en interpretar.

Cuando se utiliza con método, junto a PicoScope, el WPS500X puede ayudarte a ganar tiempo, reducir el ensayo-error y tomar mejores decisiones en el taller.
